产品展示

板式家具生产线

发布时间:2018-08-27 点击量:55

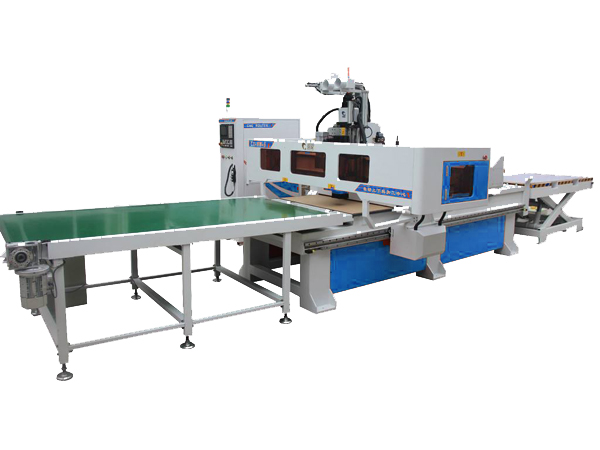

板式家具生产线

设备配置:

采用斗笠式刀库,可安装12把不同造型的木工刀具,换刀时间仅需6秒;

采用整体钢结构,采用高温回火去应力精密加工而成,确保机器使用寿命;

进口9KW自动换刀主轴,功率大、噪音低、故障率低;

进口交流伺服电机,精度高;

进口原装直线导轨;

进口精密斜齿轮、斜齿,精度高速度快;

原力工业控制电脑,精度高,稳定性好;

进口行星减速机,精度高、声音轻、机床寿命长;
自动报警、自动注油、自动对刀功能。

可选配置:

C轴

伺服旋转刀库

侧铣头

HSD排钻

HSK主轴

直角锯片

安全地垫

水平夹紧装置

垂直夹紧装置

安全光幕保护

安全护网


脚踏开关

主要技术参数:


床身结构

方管焊接

加工范围

1300*2500*200mm

加工精度

0.05mm

重复定位精度

0.05mm

主轴功率及类型最大

进口9.0kw换刀主轴

主轴转速

18000r/min

最大空行速度

60000mm/min

最大加工速度

3000mm/min

工作方式

安川伺服

工作电压

AC380V/50Hz

工作指令

标准G代码

操作系统

台湾新代系统

台面类型

真空吸附

刀柄直径

Φ3.175-Φ18mm

应用软件

ArtCAM/Type3/文泰




数控开料机与传统开料方式对比




对比项目

数控开料机

推台锯或电子开料锯









人工成本

数控开料机自动上下料,只需搬运小工,1人即可操作数台开料机,如、按每台开料机每天8小时可开料100张板子计算,工资按3000元计算,开料成本每张板子约合人工费为1

传统推台锯或电子开料锯开料需要2人同时操作,推台锯每天开料60张板子,开料师傅与小工月工资按5000 3000计算,合计每月工资为8000元,每张板子约合人工成本为4.4

电子开料锯可叠切,适合工程单,大规模开料,但要求贴条码标签的情况下只能单张切,电子开料锯需要2人同时操作,开料师傅与小工月工资按5000 3000计算,单张裁板每天按100张计算,合计人工费每张板子为2.7







板材利用率

数控开料机用铣刀开料,可任意调转方向,配合西科数控专业开发的优化排料软件,合并订单优化排版利用率可达到96%以上,每张板子100元计算,每张板可节省8





电子开料锯与推台锯用锯片开料,必须一锯开到头,整体板材利用率低,且人工计算排版,利用率可达88%





刀具成本

数控开料机用铣刀,进口刀具为180/支,每次开料刨花板2400米不崩边,约合110张,每张板约合刀具费1.6



电子开料锯与推台锯用锯片,锯片成本约合每张板0.5





其他优势

1、数控开料机可切割异性板,且可雕刻切割一次性完成

2、自动上下料降低劳动强度

3、数控开料机工作时是连续的

1、电子开料锯与推台锯只能且直边,不能雕刻

2、推台锯一天开60张板,工人累的腰酸腿疼

3、推台锯开料推推停停,工人的时间都花在了调靠尺和挪腾板子上了
